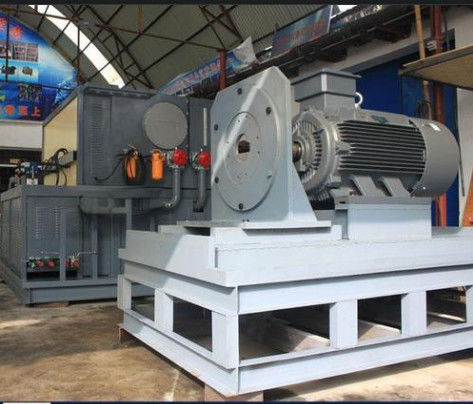

कम्प्यूटर और प्रिंट परीक्षण रिपोर्ट के साथ व्यापक हाइड्रोलिक पंप परीक्षक

व्यापक हाइड्रोलिक पंप परीक्षक निर्माता

75kw, 90kw, 110kw, 132kw, 160kw

कंप्यूटर और प्रिंट परीक्षण रिपोर्ट के साथ

हाइड्रोलिक पंप/मोटर/सिलेंडर की मरम्मत या निर्माण के लिए,

1, अवलोकन

1.1 हाइड्रोलिक व्यापक परीक्षण बेंच एक विशेष उपकरण है जिसका उपयोग रखरखाव उद्यमों में हाइड्रोलिक घटकों के परीक्षण और मूल्यांकन के लिए किया जाता है।प्रणाली उच्च गुणवत्ता वाले हाइड्रोलिक और इलेक्ट्रिकल घटकों और घरेलू और विदेशों में सहायक उपकरण का चयन करती हैइसमें कॉम्पैक्ट संरचना, विश्वसनीय गुणवत्ता, उचित डिजाइन, आसान संचालन और रखरखाव की विशेषताएं हैं।

1.2 परीक्षण बिस्तर की हाइड्रोलिक प्रणाली बंद तेल टैंक संरचना को अपनाती है, जिसे धूल वाले वातावरण में काम करने की अनुमति है,लेकिन हाइड्रोलिक उपकरण पर धूल का उपयोग करते समय अक्सर साफ किया जाना चाहिए, ताकि यह सुनिश्चित किया जा सके कि हाइड्रोलिक प्रणाली में अच्छी हीट डिस्पैशन और तेल की स्वच्छता हो।

2संरचनात्मक और कार्यात्मक विशेषताएं

21. मैनुअल रिमोट लोडिंग; कंप्यूटर डिस्प्ले; चर आवृत्ति और चर गति नियंत्रण, परीक्षण वक्र और रिपोर्ट मुद्रण।

2. 2 परीक्षण बेंच हाइड्रोलिक पंप, हाइड्रोलिक वाल्व, हाइड्रोलिक मोटर्स, हाइड्रोलिक पंप वाल्व, सिलेंडर आंतरिक रिसाव, वक्र विशेषताओं, नियंत्रण परीक्षण, आदि का परीक्षण कर सकता है।

23. एकीकृत तेल लूप ब्लॉक का नामकरण प्रणाली को कम रिसाव, कॉम्पैक्ट संरचना, आसान असेंबली और असेंबली की विशेषताएं देता है।

24. आउटपुट ऑयल लूप व्यवस्थित और स्पष्ट, संचालित करने और स्थापित करने में आसान है।

2परीक्षण बेंच को तीन भागों में विभाजित किया गया हैः मुख्य पंप स्टेशन, इलेक्ट्रिक-मोटर ड्राइविंग प्लेटफॉर्म और नियंत्रण बेंच।

3,मुख्य मापदंडः

उपकरण का नामः yst-400w हाइड्रोलिक व्यापक परीक्षण बेंच

3मुख्य तकनीकी संकेतक:r 160kW+ 22KW + 7.5kW + 0.75 = 190kw

0.5-45mpa

मुख्य प्रणाली प्रवाहः 500L + 500L;

मुख्य प्रणाली दबावः 450bar

0.5-30mpa उच्च दबाव नियंत्रण प्रणाली का प्रवाह 16L / मिनट है; अधिकतम दबाव 35bar

वापसी तेल प्रवाह 0-100L है, और वापसी तेल दबाव 0.3MPa है

हाइड्रोलिक पंप की परीक्षण गतिः 0 -- 2200r / min

वापसी तेल प्रवाहः 100 लीटर

टीइस्टपद:

1,Dस्थान परीक्षणःनो लोड दबाव परीक्षण, विस्थापन परीक्षण

2,परीक्षणवॉल्यूम दक्षता: नामित परिचालन स्थितियों में वॉल्यूम दक्षता,

3.ओलोड करनाt: हाइड्रोलिक पंप या मोटर का अधिकतम विस्थापन (उच्च गति), नाममात्र गति, 110% के नाममात्र दबाव या अधिकतम दबाव के तहत 1 मिनट से कम समय तक चल रहा है

4.ईबाह्यरिसाव परीक्षण:, उपरोक्त परीक्षणों में सील भागों के रिसाव की जांच

5.सहायक परीक्षणहाइड्रोलिक तेल सिलेंडरों, कम गति वाले हाइड्रोलिक मोटर्स और वाल्वों के लिए
