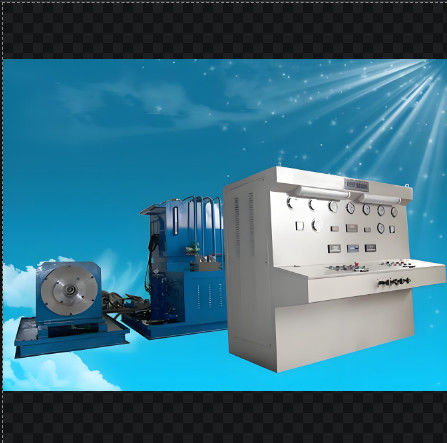

वाइड प्रेशर रेंज हाइड्रोलिक टेस्टिंग बेंच हाइड्रोलिक पंप के लिए

व्यापक हाइड्रोलिक परीक्षण बेंच

पंप/मोटर/सिलेंडर की मरम्मत या निर्माण के लिए,

यह हाइड्रोलिक पंपों (खुले, बंद, डबल ओपन पंप), हाइड्रोलिक मोटर्स (उच्च गति) और सहायक परीक्षण हाइड्रोलिक सिलेंडर और वाल्वों का परीक्षण करता है।

हाइड्रोलिक पंप परीक्षण बेंच का विस्तृत विवरण

हाइड्रोलिक पंप परीक्षण बेंच हाइड्रोलिक पंपों के प्रदर्शन, विश्वसनीयता और दक्षता का मूल्यांकन करने के लिए डिज़ाइन किया गया एक परिष्कृत उपकरण है।यह बेंच निर्माताओं के लिए एक महत्वपूर्ण उपकरण के रूप में कार्य करता हैनीचे हाइड्रोलिक पंप परीक्षण बेंच और इसके घटकों का विस्तृत विवरण दिया गया है।
हाइड्रोलिक पंप परीक्षण बेंच का अवलोकन

हाइड्रोलिक पंप परीक्षण बेंच एक व्यापक प्रणाली है जो विभिन्न परिदृश्यों में हाइड्रोलिक पंपों का परीक्षण करने के लिए वास्तविक दुनिया की परिचालन स्थितियों का अनुकरण करती है। इसमें कई प्रमुख घटक होते हैं,जिसमें ड्राइविंग मोटर भी शामिल है, एक परीक्षण में पंप, एक नियंत्रण कक्ष, एक निस्पंदन प्रणाली, और डेटा अधिग्रहण उपकरण।

हाइड्रोलिक पंप परीक्षण बेंच के प्रमुख घटक

1. ड्राइविंग मोटर: ड्राइविंग मोटर परीक्षण के तहत पंप को संचालित करने के लिए जिम्मेदार है। यह परीक्षण बेंच डिजाइन के आधार पर एक इलेक्ट्रिक मोटर या एक हाइड्रोलिक मोटर हो सकता है।मोटर विभिन्न परिचालन स्थितियों का अनुकरण करने के लिए अपनी गति को समायोजित करने में सक्षम है, आम तौर पर 0 से 3000 आरपीएम तक।

2परीक्षण के तहत पंपः परीक्षण बेंच को विभिन्न प्रकार के हाइड्रोलिक पंपों, जैसे पिंपल पंप, गियर पंप, व्हेन पंप और पिंपल मोटर को समायोजित करने के लिए डिज़ाइन किया गया है।पंप परीक्षण बेंच पर मजबूती से स्थापित है, आसान स्थापना और हटाने के लिए अनुमति देता है।

3. नियंत्रण कक्ष: नियंत्रण कक्ष परीक्षण बेंच के संचालन के लिए केंद्रीय केंद्र है। इसमें बटन, स्विच और डिस्प्ले स्क्रीन के साथ एक उपयोगकर्ता के अनुकूल इंटरफ़ेस है।नियंत्रण कक्ष ऑपरेटरों को मोटर की गति को समायोजित करने की अनुमति देता है, दबाव सीमा निर्धारित करें, और परीक्षण प्रक्रिया की निगरानी करें।

4निस्पंदन प्रणालीः एक उच्च परिशुद्धता निस्पंदन प्रणाली परीक्षण बेंच के लिए अभिन्न है यह सुनिश्चित करने के लिए कि परीक्षण के दौरान हाइड्रोलिक द्रव साफ रहता है।दबाव फिल्टर, और एक रिटर्न फिल्टर, जिसमें 20 μm तक या उससे बेहतर फ़िल्टरेशन सटीकता है।

5डेटा अधिग्रहण उपकरण: परीक्षण बेंच में सेंसर और एक कम्प्यूटरीकृत डेटा अधिग्रहण प्रणाली से लैस है जो परीक्षण डेटा को रिकॉर्ड और विश्लेषण करने के लिए है।और बिजली की खपत वास्तविक समय में निगरानी की जाती है.

हाइड्रोलिक पंप परीक्षण बेंच की विशेषताएं और कार्य

- स्टेपलेस स्पीड समायोजन: परीक्षण बेंच ड्राइविंग मोटर की गति को निरंतर विनियमित करने की अनुमति देता है, जिससे ऑपरेटरों को विभिन्न संचालन स्थितियों में पंप का परीक्षण करने में सक्षम बनाता है।

- व्यापक दबाव सीमाः परीक्षण बेंच विभिन्न कार्य वातावरणों का अनुकरण करने के लिए व्यापक दबाव स्पेक्ट्रम, आमतौर पर 31 से 42 एमपीए के भीतर काम कर सकती है।

- उच्च-सटीक माप: डिजिटल मीटर और गेज को शामिल करने से परीक्षण मापदंडों का सटीक और विश्वसनीय माप सुनिश्चित होता है।

कम्प्यूटरीकृत संचालन: एकीकृत कम्प्यूटर प्रणाली उन्नत डेटा विश्लेषण, रिपोर्टिंग और परीक्षण परिणामों की वास्तविक समय की निगरानी की सुविधा प्रदान करती है।

- सीई प्रमाणित सुरक्षाः परीक्षण बेंच यूरोपीय सुरक्षा और प्रदर्शन मानकों को पूरा करता है, जो एक सुरक्षित परीक्षण वातावरण सुनिश्चित करता है।
निष्कर्ष में, हाइड्रोलिक पंप परीक्षण बेंच हाइड्रोलिक पंपों के प्रदर्शन और विश्वसनीयता का मूल्यांकन करने के लिए एक महत्वपूर्ण उपकरण है।इसकी उन्नत विशेषताएं और सटीक नियंत्रण क्षमताएं इसे हाइड्रोलिक उपकरण निर्माताओं के लिए एक अपरिहार्य संपत्ति बनाती हैं, रखरखाव पेशेवरों, और शोधकर्ताओं.

II. , परीक्षण आइटम:

1, विस्थापन परीक्षणः नो लोड दबाव, डिस्चार्ज माप।

2, वॉल्यूम दक्षता परीक्षणः नामित परिचालन स्थितियों में वॉल्यूम माप दक्षता,

3, शक्ति परीक्षणः प्रारंभ शक्ति, नामित शक्ति, अधिभार शक्ति।

4, अधिभार परीक्षणः हाइड्रोलिक पंप या मोटर का अधिकतम विस्थापन (उच्च गति), नाममात्र गति, 110% का नाममात्र दबाव या 1 मिनट या उससे कम समय तक चलने का अधिकतम दबाव।

5, टोक़ परीक्षणः हाइड्रोलिक पंप का इनपुट टोक़, हाइड्रोलिक मोटर का शाफ्ट अंत टोक़ (रिवर्स परीक्षण)

6, बाहरी लीक परीक्षणः उपरोक्त परीक्षण में, सील भागों के लीक की जांच करें।

7हाइड्रोलिक वाल्व और हाइड्रोलिक सिलेंडर आदि के लिए सहायक परीक्षण


परीक्षण बेंच का कार्य और मापदंड

1, ड्राइव मोडः मोटर ड्राइव, शक्ति 110kw+22KW+22KW+0.75KW

2, गति मोडः आवृत्ति नियंत्रण 0-3000r/min.

3लोड मोडः कम्प्यूटर आनुपातिक राहत वाल्व दो तरफा लोड 40 एमपीए. डुप्लेक्स पंप का परीक्षण करने में सक्षम।

4, अधिकतम प्रवाह दरः <= 500L/मिनट

निम्न दबाव सहायक प्रणाली का अधिकतम प्रवाह दर <= 330L/मिनट 5,
अधिकतम दबाव सहायक प्रणालीः 35MPa

6उच्च दबाव सहायक प्रणाली की अधिकतम प्रवाह दर 34L/मिनट है,
अधिकतम दबाव सहायक प्रणालीः 31.5MPa

7, परीक्षण बेंच के लिए तापमान सीमाः 0-60oC

8, हवा ठंडा रेडिएटर के साथ

9, बिजली की आवश्यकताएंः AC380V 300A

10, सेंसर और नियंत्रण बिजली की आपूर्तिः DC24V

11, कंप्यूटर स्वचालित रूप से परीक्षण रिपोर्ट, वक्र, डेटा अधिग्रहण और प्रिंट आउटपुट उत्पन्न करता है।

12, प्रदर्शन मोडः गति, प्रवाह, दबाव, टोक़ का डिजिटल प्रदर्शन।
तेल आपूर्तिः स्व-प्रिमिंग और मजबूर तेल आपूर्ति।

13, परीक्षण घटक: मुख्य रूप से खुला हाइड्रोलिक पंप, डबल खुला पंप, बंद पंप, उच्च गति हाइड्रोलिक मोटर का परीक्षण। हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर आदि का परीक्षण करने में सहायता करें।

14, घडी की दिशा में घूर्णन और विपरीत दिशा में घूर्णन दोनों का परीक्षण करने में सक्षम;

15, एक तेल फिल्टर के साथ रिसायकल करने के लिए लीक तेल

16, अलार्म फंक्शन के साथ 4 ग्रेड फिल्टर।

17तेल टैंक की मात्राः ग्राहकों के अनुरोध के अनुसार

18, आपूर्तिकर्ता उपकरण की स्थापना और कमीशन के लिए जिम्मेदार है
