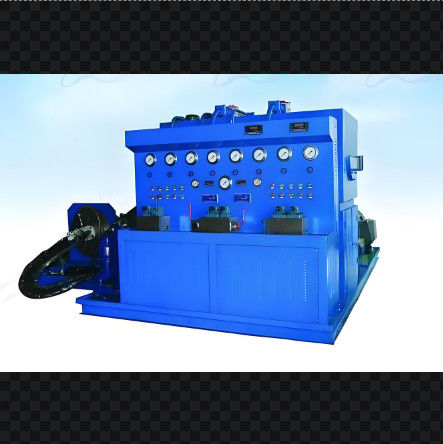

31 एमपीए हाइड्रोलिक परीक्षण स्टैंड 500L/मिनट प्रवाह के साथ स्वचालित रूप से

परीक्षण आइटम:

1विस्थापन परीक्षणः नो लोड दबाव और डिस्चार्ज को मापने के लिए।
2वॉल्यूम दक्षता परीक्षणः नामित परिचालन स्थितियों में वॉल्यूम दक्षता निर्धारित करने के लिए।
3शक्ति परीक्षणः प्रारंभ शक्ति, नामित शक्ति और अधिभार शक्ति शामिल है।
4अधिभार परीक्षणः हाइड्रोलिक पंप या मोटर का अधिकतम विस्थापन (उच्च गति पर), नाममात्र गति, नाममात्र दबाव का 110% या 1 मिनट या उससे कम समय तक चलने के लिए अधिकतम दबाव।
5. टोक़ परीक्षण: हाइड्रोलिक पंप के इनपुट टोक़ और हाइड्रोलिक मोटर के शाफ्ट अंत टोक़ को शामिल करें (रिवर्स परीक्षण)
6बाह्य रिसाव परीक्षणः उपरोक्त परीक्षणों के दौरान, सील भागों के रिसाव की जांच करें।
7हाइड्रोलिक वाल्व और हाइड्रोलिक सिलेंडर आदि के सहायक परीक्षण

IV. परीक्षण बेंच का कार्य और पैरामीटर

1ड्राइव मोडः मोटर द्वारा संचालित, 110kW + 22kW + 22kW + 0.75kW की शक्ति के साथ
2गति मोडः 0-3000 आर/मिनट की सीमा के भीतर आवृत्ति नियंत्रण।
3लोडिंग मोडः 40 एमपीए तक दो तरफा भार के लिए कंप्यूटर आनुपातिक राहत वाल्व। डुप्लेक्स पंपों का परीक्षण करने में सक्षम।
4अधिकतम प्रवाह दरः ≤ 500 L/min. निम्न दबाव सहायक प्रणाली का अधिकतम प्रवाह दर ≤ 330 L/min.
5सहायक प्रणाली का अधिकतम दबावः 35 एमपीए
6उच्च दबाव सहायक प्रणाली का अधिकतम प्रवाह दर 34 L/min, सहायक प्रणाली का अधिकतम दबावः 31.5 MPa
7परीक्षण बेंच के लिए तापमान सीमाः 0 - 60°C
8प्राकृतिक शीतलन के साथ मध्यम तापमान।
9बिजली की आवश्यकताएंः AC380V 300A
10सेंसर और नियंत्रण बिजली की आपूर्तिः DC24V
11कंप्यूटर स्वचालित रूप से परीक्षण रिपोर्ट, वक्र और डेटा अधिग्रहण उत्पन्न करता है।
