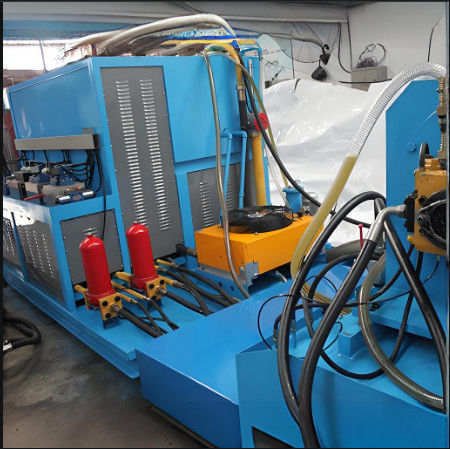

निर्माण उपकरण की मरम्मत के लिए सीई प्रमाणित हाइड्रोलिक मोटर परीक्षण बेंच

निर्माण की मरम्मत के लिए हाइड्रोलिक पंप/मोटर परीक्षण बेंच

I. संरचनात्मक विशेषताएं।

1.

विद्युत मोटर पूरे परीक्षण बेंच का ड्राइविंग सिस्टम है। इस परीक्षण बेंच को तीन भागों में विभाजित किया जा सकता हैः विद्युत मोटर मंच, तेल टैंक मंच, नियंत्रण कैबिनेट।संरचना में छोटे आकार की विशेषताएं हैं, हल्के वजन, कॉम्पैक्ट संरचना, और आसान स्थापना, आदि

2.

यह हाइड्रोलिक एकीकृत ब्लॉक के डिजाइन का उपयोग करता है, ताकि प्रणाली कम रिसाव कॉम्पैक्ट संरचना है, और विधानसभा और असेंबली के लिए सुविधा

3, आउटपुट तेल नली व्यवस्थित, स्पष्ट और संचालित करने और स्थापित करने में आसान हैं।

III मुख्य मापदंड

• आयाम और मुख्य मापदंड

वजनः 3 टन

ओबाहरी आयाम:

ड्राइविंग प्लेटफार्मः 1400*2100*1600 मिमी

मुख्य तेल टैंक और वाल्व नियंत्रण तालिकाः 2700*2050*2030 मिमी

ड्राइविंग शक्तिः 110 किलोवाट

सहायक मोटरः 22KW निम्न दबाव तेल-आपूर्ति पंप है, 45V-75A

सहायक मोटरः 22KW, उच्च दबाव तेल-आपूर्ति पंप A2F23/31 है

अधिकतम प्रवाहः 500L+500L

2परीक्षण बेंच की मुख्य संरचना और मापदंड

ड्राइविंग मोडः इलेक्ट्रिक मोटर द्वारा

गतिः 4 ध्रुव मोटर, 0~3000r/min (2300r/min से कम उपयोग करने की सलाह दी जाती है)

लोड मोडः कंप्यूटर संस्करण; लोड दबाव के लिए मैनुअल और स्वचालित दोनों मोड,

तेल की आपूर्ति का तरीकाः स्व-शोषण और बल द्वारा

डिस्प्ले मोडः डिजिटल मीटर और कंप्यूटर डिस्प्ले

संचालन मोडः मैनुअल और स्वचालित संचालन

3 कार्य माध्यमःISOVG46 हाइड्रोलिक तेल

4. तेल टैंक का आयतन: डिजाइन 1250 L, वास्तविकता में 1200 L

5.शुद्धतातेल का:

GB/T14039 19/16 ((NAS10 ग्रेड)

IV: स्थापना निर्देश

1. इस हाइड्रोलिक प्रणाली के आगमन के बाद, जांचें कि सब कुछ आवश्यकताओं के भीतर है. अगर परीक्षण बेंच डिजाइन अनुरोध को पूरा करता है, और अगर वहाँ किसी भी क्षति है. अन्यथा, परीक्षण बेंच के लिए आवश्यक है.निर्माता से सीधे संपर्क करें.

• जब हाइड्रोलिक प्रणाली के प्रत्येक भाग को स्थापित किया जाता है, तो सुनिश्चित करें कि इस उपकरण के लिए मेल खाने वाली नलिकाओं से पहले प्रत्येक बाहरी तेल पोर्ट का कवर या लिपटी नहीं गिरती है,इस हाइड्रोलिक प्रणाली के किसी भी प्रदूषण से बचने के लिए.

• इस हाइड्रोलिक प्रणाली को स्थापित करने की स्थिति में ले जाने के बाद, इस हाइड्रोलिक प्रणाली के प्रदर्शन पर किसी भी प्रभाव से बचने के लिए इसे दृढ़ता से तय करें।

• इस हाइड्रोलिक प्रणाली के हर हिस्से के बाद अपने पर है

सही स्थिति, हाइड्रोलिक ऑपरेशन ड्राइंग के अनुसार हाइड्रोलिक सिस्टम के लिए मिलान होज़।

5कनेक्शन कार्य करते समय, किसी भी सील को याद या क्षति न करें,

6. स्थापना समाप्त करने के बाद, कृपया वायरिंग आरेख के अनुसार विद्युत घटकों को कनेक्ट करें.

• कमीशन निर्देश
  • इस हाइड्रोलिक प्रणाली की स्थापना के बाद, हाइड्रोलिक सिद्धांत आरेख, सर्किट वायरिंग आरेख के अनुसार, जाँच करें कि हाइड्रोलिक प्रणाली के हर हिस्से को ठीक से स्थापित किया गया है,पाइपलाइन ठीक से जुड़ी हुई है, विद्युत तार सही ढंग से जुड़ा है, अन्यथा समय पर हल।

• हवा फिल्टर कवर खोलना, हवा फिल्टर के माध्यम से फिल्टरिंग मशीन के साथ तरल स्तर गेज की अधिकतम सीमा तक टैंक में हाइड्रोलिक तेल जोड़ें, जिसकी फिल्टरिंग सटीकता 20 um से कम नहीं है,और फिर हवा फिल्टर बहाल.

• नियंत्रण मेज पर सभी समायोजन कुंजियों को शून्य पर घुमाएं।

• इलेक्ट्रिक मोटर बटन, अगर यह शुरू नहीं कर सकते हैं, फिर से सर्किट समायोजित करें। रोटेशन दिशा पर ध्यान दें।
