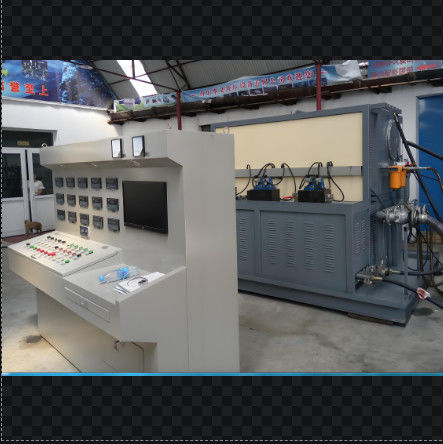

ऊर्जा कुशल डिजिटल हाइड्रोलिक मोटर परीक्षण स्टैंड कम्प्यूटरीकृत

हाइड्रोलिक पंप परीक्षण स्टैंड

विनिर्देश

I. कार्यात्मक आवश्यकताएं: मुख्य रूप से हाइड्रोलिक पंपों (खुले पंप, बंद पंप, डबल ओपन पंप) और परीक्षण किए जाने वाले उच्च गति वाले मोटर्स का परीक्षण करने में सक्षम। इसके अतिरिक्त,कम गति वाले हाइड्रोलिक मोटर्स का परीक्षण सरल तरीके से किया जा सकता है।.

परीक्षण बेंच पर स्थित कंप्यूटर हाइड्रोलिक पंप और हाइड्रोलिक मोटर के परीक्षण डेटा को प्राप्त करता है और रिकॉर्ड करता है, बाद में डिस्प्ले वक्रों का निर्माण करता है और परीक्षण रिपोर्ट प्रिंट करता है।

II.
परीक्षण आइटम:

1विस्थापन परीक्षण: इसमें बिना भार के दबाव परीक्षण और विस्थापन परीक्षण शामिल है।
2वॉल्यूम दक्षता का परीक्षणः नामित परिचालन स्थितियों में वॉल्यूम दक्षता का मापन।
3अधिभार परीक्षण: इसमें हाइड्रोलिक पंप या मोटर का अधिकतम विस्थापन (उच्च गति पर), नाममात्र गति और नाममात्र दबाव या अधिकतम दबाव के तहत 1 मिनट या उससे कम समय तक चलना शामिल है।
4बाहरी रिसाव परीक्षणः उपरोक्त परीक्षण के दौरान, सील भागों के रिसाव की जांच करें।
5हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर आदि के परीक्षण में सहायता करना।

III. परीक्षण बेंच का कार्य और मापदंड

1ड्राइविंग मोडः इलेक्ट्रिक मोटर द्वारा संचालित, 160kW + 5.5kW + 5.5kW + 0.75kW + 0.75kW + 0.75kW
2गति समायोजन मोडः आवृत्ति कनवर्टर द्वारा नियंत्रित, 100 - 3000r/min.
3लोडिंग मोडः मैनुअल रिलीफ वाल्व के माध्यम से तीन-तरफा लोडिंग, 38 एमपीए + 38 एमपीए + 31.5 एमपीए। ट्रिपल पंपों का परीक्षण किया जा सकता है।
4परीक्षण बेंच से परीक्षण पंप के लिए तेल की आपूर्तिः दोनों स्व-प्रिमिंग और मजबूर।
5. क्या परीक्षण किया जा सकता है? परीक्षण बेंच मुख्य रूप से खुले हाइड्रोलिक पंप, टैंडेम खुले पंप, बंद पंप, और उच्च गति हाइड्रोलिक मोटर्स की जांच करता है।यह हाइड्रोलिक वाल्व और हाइड्रोलिक सिलेंडर पर सहायक परीक्षण करता हैआदि।
6परीक्षण बेंच में घुमावदार पंपों का परीक्षण किया जा सकता है।
7परीक्षण बेंच परीक्षण रिपोर्ट उत्पन्न और प्रिंट कर सकती है।
8परीक्षण बेंच में रिसाव वाले तेल को पुनः प्राप्त करने के लिए फिल्टर उपकरण हैं।
9तेल टैंक की मात्राः 1200 लीटर
10तेल को अंदर और बाहर अलार्म फ़ंक्शन के साथ फ़िल्टर किया जाता है।
11ठंडा करने की विधिः वायु शीतलन रेडिएटर
12. प्रणाली का अधिकतम प्रवाह: ≤ 380L/min + 380L/min + 150L/min
13कम दबाव सहायता प्रणाली का अधिकतम प्रवाहः ≤ 70L/मिनट. कम दबाव सहायता प्रणाली का दबावः 3Mpa
14उच्च दबाव सहायता प्रणाली का अधिकतम प्रवाहः ≤ 15L/मिनट उच्च दबाव सहायता प्रणाली का दबावः 31.5 एमपीए
15मार्गदर्शन प्रणालीः 2 पंप और 4 तरीके
