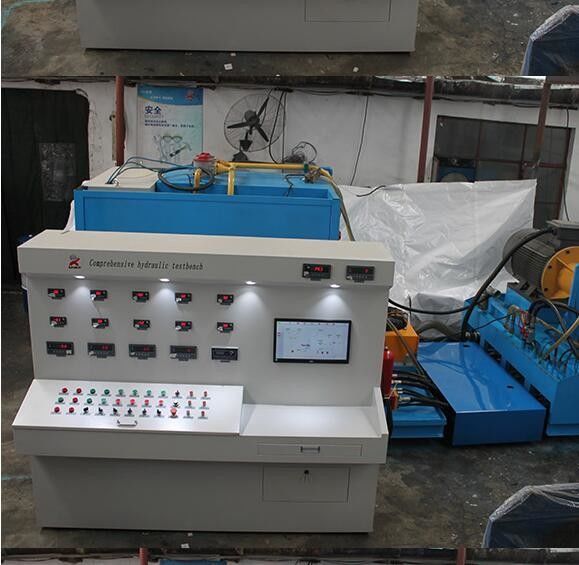

इष्टतम प्रदर्शन के लिए उपयोगकर्ता के अनुकूल डिजिटल हाइड्रोलिक पंप परीक्षण बेंच

उन्नत हाइड्रोलिक पंप परीक्षण बेंच

विनिर्देश

• कार्यात्मक आवश्यकताएं:उपलब्धमुख्यतःपरीक्षण हाइड्रोलिक पंप (खुले पंप, बंद पंप, डबल ओपन पंप), परीक्षण किए जाने वाले उच्च गति वाले मोटर।

और कम गति वाले हाइड्रोलिक मोटर का परीक्षण सरल तरीके से किया जाता है।

परीक्षण बेंच पर स्थित कंप्यूटर हाइड्रोलिक पंप और हाइड्रोलिक मोटर के परीक्षण डेटा को प्राप्त करता है और उन्हें रिकॉर्ड करता है और फिर प्रदर्शन वक्रों को बनाता है और परीक्षण रिपोर्ट प्रिंट करता है।

परीक्षणआइटम:

1,Dस्थान परीक्षणःनो लोड दबाव परीक्षण, विस्थापन परीक्षण

2,परीक्षणवॉल्यूम दक्षता: नामित परिचालन स्थितियों में वॉल्यूम दक्षता,

3.ओलोड करनाt: हाइड्रोलिक पंप या मोटर का अधिकतम विस्थापन (उच्च गति), नाममात्र गति, नाममात्र दबाव या अधिकतम दबाव के तहत 1 मिनट या उससे कम समय तक चलना

4.ईबाह्यरिसाव परीक्षण: उपरोक्त परीक्षण में, सील भागों के रिसाव की जांच करें।

• हाइड्रोलिक वाल्वों, हाइड्रोलिक सिलेंडरों आदि की सहायता परीक्षण

III. Fपरीक्षण बेंच का अभिषेक और मापदंड

1.ड्राइव करनाइमोड: इलेक्ट्रिक मोटर द्वारा, 160kw + 5.5KW + 5.5KW + 0.75KW + 0.75KW 0.75KW

2,गतिसमायोजन करनामोड: आवृत्ति कनवर्टर नियंत्रण, 100-3000r/min.

3,लोडिंग मोड: मैनुअल रिलीफ वाल्व के माध्यम से तीन तरफा लोडिंग,

38Mpa+38Mpa+31.5Mpa

तीन पंपों का परीक्षण किया जा सकता है

4. परीक्षण बेंच से परीक्षण पंप के लिए तेल की आपूर्ति

5.क्या परीक्षण किया जा सकता हैपरीक्षण बेंच में मुख्य रूप से खुले हाइड्रोलिक पंप, टैंडेम खुले पंप, बंद पंप और हाई-स्पीड हाइड्रोलिक मोटर्स का परीक्षण किया जाता है। , और सहायक परीक्षण हाइड्रोलिक वाल्व और हाइड्रोलिक सिलेंडर, आदि

6 परीक्षण बेंच दोनों घड़ी की दिशा में घूर्णन और विरोधी घड़ी की दिशा में घूर्णन पंप का परीक्षण करने में सक्षम है

7. परीक्षण बेंच परीक्षण रिपोर्ट उत्पन्न और प्रिंट कर सकती है.

8. परीक्षण बेंच में रिसाव तेल की वसूली के लिए फ़िल्टर उपकरण हैं।

9तेल टैंक की मात्राः 1200L

10. तेल अंदर और तेल बाहर अलार्म समारोह के साथ फ़िल्टर कर रहे हैं

11.ठंडा करने का तरीकाः हवा ठंडा करने वाला रेडिएटर

• सिस्टम का अधिकतम प्रवाहः ¥380L/min+380L/min+150L/min

• निम्न दबाव सहायता प्रणाली का अधिकतम प्रवाहः ¥70L/मिनट

निम्न दबाव सहायता प्रणाली का दबावः 3Mpa

• उच्च दबाव सहायता प्रणाली का अधिकतम प्रवाहः ¥15L/मिनट

उच्च दबाव सहायता प्रणाली का दबावः 31.5 एमपीए

• मार्गदर्शन प्रणालीः 2 पंप और 4 रास्ता

• मुख्य विन्यास विवरण
