हाइड्रोलिक घटक परीक्षण और रखरखाव के लिए व्यापक हाइड्रोलिक परीक्षण बेंच

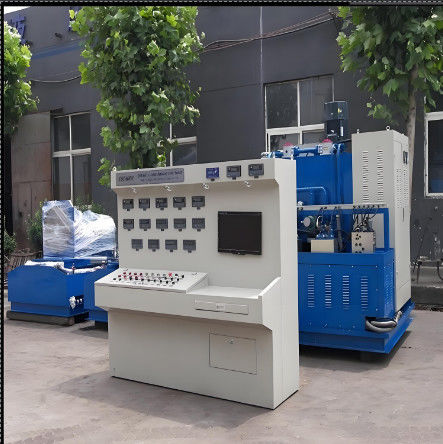

व्यापक हाइड्रोलिक परीक्षण बेंच

पंपों, मोटर्स और सिलेंडरों की मरम्मत और निर्माण के लिए यह हाइड्रोलिक पंपों (खुले, बंद और दोहरे खुले प्रकार), हाइड्रोलिक मोटर्स (उच्च गति),और हाइड्रोलिक सिलेंडरों और वाल्वों पर सहायक परीक्षण करता है.

परीक्षण वस्तुओं में निम्नलिखित शामिल हैंः

1विस्थापन परीक्षणः जिसमें नो लोड दबाव और डिस्चार्ज माप शामिल है।
2वॉल्यूम दक्षता परीक्षणः नामित परिचालन स्थितियों में वॉल्यूम दक्षता को मापना।
3शक्ति परीक्षणः प्रारंभ शक्ति, रेटेड शक्ति और अधिभार शक्ति को कवर करना।
4अधिभार परीक्षणः हाइड्रोलिक पंप या मोटर (उच्च गति), नाममात्र गति, नाममात्र दबाव के 110% का अधिकतम विस्थापन निर्धारित करना,या 1 मिनट या उससे कम के संचालन के लिए अधिकतम दबाव.
5. टोक़ परीक्षण: हाइड्रोलिक पंप के इनपुट टोक़ और हाइड्रोलिक मोटर के शाफ्ट अंत टोक़ (रिवर्स परीक्षण) को शामिल करते हुए।
6बाह्य रिसाव परीक्षणः उपरोक्त परीक्षणों के दौरान, सीलिंग घटकों के रिसाव की जांच की जाती है।
7हाइड्रोलिक वाल्व और हाइड्रोलिक सिलेंडर आदि के सहायक परीक्षण

परीक्षण बेंच के कार्य और मापदंड इस प्रकार हैं:

1ड्राइव मोडः मोटर चालित, 110kw + 22KW + 22KW + 0.75KW की शक्ति के साथ।
2गति मोडः 0 से 3000r/min तक की आवृत्ति नियंत्रण।
3लोडिंग मोडः कम्प्यूटर अनुपातिक राहत वाल्व 40 एमपीए तक दो तरफा लोडिंग को सक्षम करता है, जो डुप्लेक्स पंपों का परीक्षण करने में सक्षम है।
4अधिकतम प्रवाह दरः ≤ 500L/मिनट। निम्न दबाव सहायक प्रणाली का अधिकतम प्रवाह दर ≤ 330L/मिनट है।
5सहायक प्रणाली का अधिकतम दबावः 35 एमपीए।
6उच्च दबाव सहायक प्रणाली का अधिकतम प्रवाह दर 34L/मिनट है। सहायक प्रणाली का अधिकतम दबाव 31.5MPa है।
7परीक्षण बेंच का तापमान सीमाः 0 - 60oC के भीतर।
8यह एयर कूलिंग रेडिएटर से लैस है।
9बिजली की आवश्यकताएं: AC380V 300A.
10सेंसर और नियंत्रण बिजली की आपूर्ति: DC24V.
11कंप्यूटर स्वचालित रूप से परीक्षण रिपोर्ट, वक्र उत्पन्न करता है, डेटा प्राप्त करता है, और प्रिंट आउटपुट सक्षम करता है।
12. प्रदर्शन मोडः गति, प्रवाह, दबाव और टोक़ का डिजिटल प्रदर्शन प्रदान करता है। तेल की आपूर्ति स्व-प्राइमिंग और मजबूर तेल की आपूर्ति के माध्यम से होती है।
13. परीक्षण घटक: मुख्य परीक्षण खुले हाइड्रोलिक पंपों, डबल खुले पंपों, बंद पंपों और उच्च गति वाले हाइड्रोलिक मोटर्स पर हैं। यह हाइड्रोलिक वाल्वों और हाइड्रोलिक सिलेंडरों के परीक्षण में भी सहायता करता है,आदि.
14यह घड़ी के संकेत और विपरीत दिशा में घूर्णन दोनों का परीक्षण करने में सक्षम है।
15इसमें लीक हुए तेल को रीसायकल करने के लिए तेल फिल्टर लगाया गया है।
16इसमें अलार्म फंक्शन के साथ 4 ग्रेड फिल्टर है।
17तेल टैंक की मात्राः ग्राहक के अनुरोध के अनुसार।
18उपकरण की स्थापना और चालू करने के लिए आपूर्तिकर्ता जिम्मेदार है।

अधिक विस्तृत जानकारी के लिए कृपया मुझसे संपर्क करें।
