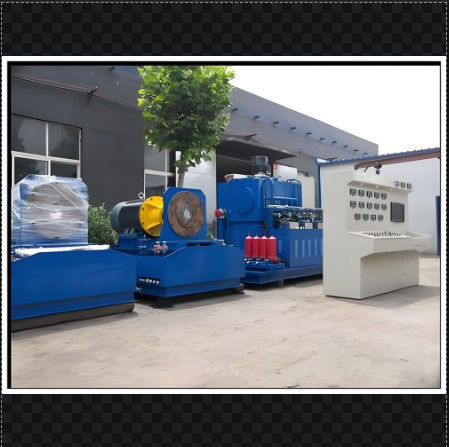

व्यापक हाइड्रोलिक पंप/मोटर परीक्षण बेंच

व्यापक हाइड्रोलिक पंप परीक्षण बेंच

परीक्षण बेंच का कार्य और मापदंड

1.ड्राइव करनाइमोड: इलेक्ट्रिक मोटर द्वारा, 160kw + 22KW + 2.2KW + 0.75KW +

2,गतिसमायोजन करनामोड: आवृत्ति कनवर्टर नियंत्रण 0-1500r/min.

3,लोडिंग मोड: दो तरफा भार, मैनुअल रिलीफ वाल्व के माध्यम से, 42 एमपीए, टैंडम पंपों का परीक्षण किया जा सकता है।

4.प्रदर्शित करनाइमोड: घूर्णन गति, प्रवाह और तापमान डिजिटल.मीटर में दिखाए जाते हैं।

दबाव यांत्रिक मीटर द्वारा प्रदर्शित किया जाता है

परीक्षण बेंच से पंप के लिए तेल की आपूर्ति की आवश्यकता परीक्षण:: दोनों स्वयं priming और मजबूर तरीके से

5.क्या परीक्षण किया जा सकता हैपरीक्षण बेंच में मुख्य रूप से खुले हाइड्रोलिक पंप, टैंडेम खुले पंप, बंद पंप और हाई-स्पीड हाइड्रोलिक मोटर्स का परीक्षण किया जाता है। , और सहायक परीक्षण हाइड्रोलिक वाल्व और कम गति मोटर, आदि

6 परीक्षण बेंच दोनों घड़ी की दिशा में घूर्णन और विरोधी घड़ी की दिशा में घूर्णन पंप का परीक्षण करने में सक्षम है

7. परीक्षण बेंच परीक्षण रिपोर्ट उत्पन्न और प्रिंट कर सकती है.

8. परीक्षण बेंच में रिसाव तेल की वसूली के लिए फ़िल्टर उपकरण हैं।

9तेल टैंक की मात्राः 850L-3000L

10. तेल अंदर और तेल बाहर अलार्म समारोह के साथ फ़िल्टर कर रहे हैं

परीक्षण बेंच का कार्य

यह मुख्य रूप से एकल या डबल या ट्रिपल खुले हाइड्रोलिक पंपों, या एकल बंद हाइड्रोलिक पंपों, या अक्षीय उच्च गति हाइड्रोलिक मोटर आदि का परीक्षण करता है।

ड्राइविंग मोडः 160KW इलेक्ट्रिक मोटर (6 पोल),

घूर्णन गतिः 0-1500r/min (1000 आर/मिनटसलाह दी जाती है)

लोडिंग मोडः पायलट रिलीफ वाल्व और 3 लूप लोडिंग विधि के माध्यम से पंप के लिए 1 लोडिंग,

अधिकतम दबाव 35Mpa*2+31.5Mpa*1 है

• हाइड्रोलिक मोटर के लिए भारः

तेल की खुराक मोडः

कम दबाव तेल पंप तेल आपूर्तिः 70 L/min 0-3MPa

स्व-प्राइमिंग तेल की आपूर्ति

उच्च दबाव सहायक तेल पंपः 18L/मिनट 0-31.5Mpa

1# पायलट पंप सहायक तेलः 15L/मिनट 0-4Mpa

2# पायलट पंप सहायक तेलः 15L/मिनट 0-4Mpa

प्रदर्शन मोडः

1. मीटर और कंप्यूटर द्वारा;

• प्रवाह, तापमान और गति अंकों में प्रदर्शित की जाती है;
• दबाव मीटर द्वारा प्रदर्शित किया जाता है और कंप्यूटर दबाव सेंसर द्वारा भेजे गए संकेत को पढ़ता है;
• तेल का स्तर सीधे तरल स्तर गेज द्वारा प्रदर्शित किया जाता है
• फ़िल्टर अवरुद्ध लाल प्रकाश और बज़ द्वारा अलार्म किया जाता है

तेल शुद्धिकरण: 8 चरणों में निस्पंदन

एक और तेल पंप प्लेटफ़ॉर्म क्षेत्र के तेल ग्रूव में तेल की वसूली के लिए सुसज्जित है।

काम करने वाला माध्यम:isovg46 हाइड्रोलिक तेल

तेल की मात्रा: 1000 लीटर
