व्यापक परीक्षण समाधानों के लिए उन्नत हाइड्रोलिक परीक्षण बेंच

खुदाई मशीनों की मरम्मत के लिए हाइड्रोलिक पंप परीक्षण बेंच

कंप्यूटर और SIEMENS पीएलसी के साथ

यह परीक्षण बेंच बंद तेल टैंक संरचना को अपनाता है, धूल के वातावरण में काम करने की अनुमति देता है, लेकिन उपयोगकर्ताओं को परीक्षण बेंच पर धूल की नियमित सफाई करने के लिए ध्यान देना चाहिए,हाइड्रोलिक प्रणाली के अच्छे गर्मी अपव्यय और तेल की स्वच्छता सुनिश्चित करने के लिए.

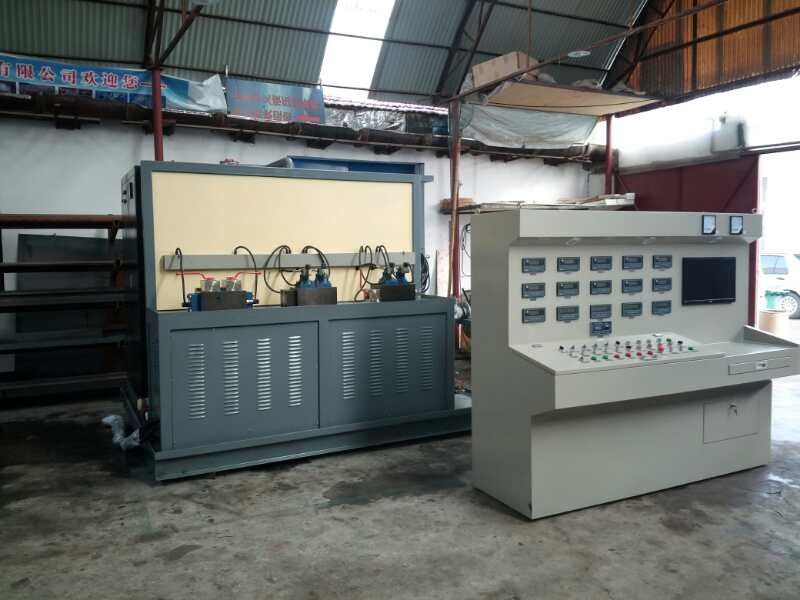

वाईएसटी 500 एक व्यापक पेशेवर परीक्षण बेंच है, जिसे हाइड्रोलिक पंप/मोटर के साथ-साथ मरम्मत किए गए पंप पीआर मोटर के परीक्षण के लिए डिज़ाइन किया गया है।YST 500 घरेलू और विदेशी उच्च गुणवत्ता वाले हाइड्रोलिक घटकों और सामान का चयन करता है, तो यह कॉम्पैक्ट संरचना, विश्वसनीय गुणवत्ता, उचित डिजाइन के फायदे हैं,आसान संचालन और रखरखाव और अन्य विशेषताएं/ यह चीनी मानक GB3766-88 "सामान्य तकनीकी परिस्थितियों की हाइड्रोलिक प्रणाली" के अनुरूप है।, जिसमें प्रत्येक परीक्षण अनुरोध YST 500/ द्वारा पूरा किया जा सकता है

मुख्य मापदंड

• आयाम और मुख्य मापदंड

वजनः 3 टन

बाहरी आयाम:

ड्राइविंग प्लेटफार्मः 1400*2100*1600 मिमी

मुख्य तेल टैंक और वाल्व नियंत्रण तालिकाः 2700*2050*2030 मिमी

ड्राइविंग शक्तिः 110 किलोवाट

सहायक मोटरः 22KW निम्न दबाव तेल-आपूर्ति पंप है, 45V-75A

सहायक मोटरः 22KW, उच्च दबाव तेल-आपूर्ति पंप A2F23/31 है

अधिकतम प्रवाहः 500L+500L

2परीक्षण बेंच की मुख्य संरचना और मापदंड

ड्राइविंग मोडः इलेक्ट्रिक मोटर द्वारा

गतिः 4 ध्रुव मोटर, 0~3000r/min (2300r/min से कम उपयोग करने की सलाह दी जाती है)

लोड मोडः कंप्यूटर संस्करण; लोड दबाव के लिए मैनुअल और स्वचालित दोनों मोड,

तेल की आपूर्ति का तरीकाः स्व-शोषण और बल द्वारा

डिस्प्ले मोडः डिजिटल मीटर और कंप्यूटर डिस्प्ले

संचालन मोडः मैनुअल और स्वचालित संचालन

3 कार्य माध्यमःISOVG46 हाइड्रोलिक तेल

4. तेल टैंक का आयतन: डिजाइन 1250 L, वास्तविकता में 1200 L

5तेल की शुद्धता की आवश्यकताः

GB/T14039 19/16 ((NAS10 ग्रेड)

IV: स्थापना निर्देश

1. इस हाइड्रोलिक प्रणाली के आगमन के बाद, जांचें कि सब कुछ आवश्यकताओं के भीतर है. अगर परीक्षण बेंच डिजाइन अनुरोध को पूरा करता है, और अगर वहाँ किसी भी क्षति है. अन्यथा, परीक्षण बेंच के लिए आवश्यक है.निर्माता से सीधे संपर्क करें.

• जब हाइड्रोलिक प्रणाली के प्रत्येक भाग को स्थापित किया जाता है, तो सुनिश्चित करें कि इस उपकरण के लिए मेल खाने वाली नलिकाओं से पहले प्रत्येक बाहरी तेल पोर्ट का कवर या लिपटी नहीं गिरती है,इस हाइड्रोलिक प्रणाली के किसी भी प्रदूषण से बचने के लिए.

• इस हाइड्रोलिक प्रणाली को स्थापित करने की स्थिति में ले जाने के बाद, इस हाइड्रोलिक प्रणाली के प्रदर्शन पर किसी भी प्रभाव से बचने के लिए इसे दृढ़ता से तय करें।

• इस हाइड्रोलिक प्रणाली के हर हिस्से के बाद अपने पर है

सही स्थिति, हाइड्रोलिक ऑपरेशन ड्राइंग के अनुसार हाइड्रोलिक सिस्टम के लिए मिलान होज़।

5कनेक्शन कार्य करते समय, किसी भी सील को याद या क्षति न करें,

6. स्थापना समाप्त करने के बाद, कृपया वायरिंग आरेख के अनुसार विद्युत घटकों को कनेक्ट करें.
