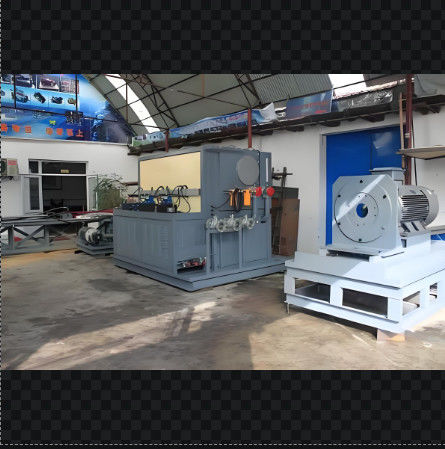

एक्सकेवेटर की मरम्मत के लिए विशेष हाइड्रोलिक पंप/मोटर परीक्षण बेंच


व्यापक कार्य हाइड्रोलिक पंप / मोटर परीक्षण बेंच





फंक्शन कॉन्फ़िगरेशन और परीक्षण पैरामीटरबेंच:

हाइड्रोलिक व्यापक परीक्षण बेंच मुख्य रूप से एकल पंपों और डबल हाइड्रोलिक पंपों, खुले पंपों और बंद हाइड्रोलिक पंपों का परीक्षण करता है; कम गति, उच्च गति हाइड्रोलिक मोटर्स (पंप कार्य स्थिति परीक्षण),और हाइड्रोलिक सिलेंडर के सहायक परीक्षण करते हैं, हाइड्रोलिक वाल्व आदि

Dरिंग मोड: इलेक्ट्रिक मोटर की आउटपुट शक्ति 110kW है; गति 0-1500r / min

Lओडिंग मोड: पंप भारः आनुपातिक राहत वाल्व का दो तरफा भार, अधिकतम 35MPa

तेल आपूर्ति मोड:

निम्न दबाव तेल पंप: : 350 लीटर/मिनट (0-3 एमपीए) या स्व-प्राइमिंग तेल आपूर्ति;

पायलट सहायक तेलः 15L/मिनट, 0-4Mpa

डेटाप्रदर्शन मोडः

1) प्रवाह, तापमान और गति को अंकों में दर्शाया गया है।

• दबाव यांत्रिक मीटरों द्वारा प्रदर्शित किया जाता है

• तेल स्तर तेल स्तर मीटर द्वारा प्रदर्शित किया जाता है।

4) यदि फ़िल्टर अवरुद्ध है, तो लाल प्रकाश से अलार्म दिया जाएगा।

5) सभी आंकड़े कंप्यूटर पर वक्र ग्राफ की तालिका में प्रदर्शित होंगे।

काम करने वाला माध्यम: isovg46 हाइड्रोलिक तेल

तेल tआंसू की मात्रा: डिजाइन 1500L है, वास्तविक मात्रा 1300L है

परीक्षण आइटम

1,विस्थापन परीक्षणःनो लोड दबाव परीक्षण, विस्थापन परीक्षण

2,वॉल्यूम दक्षता परीक्षण: नामित परिचालन स्थितियों में मात्रा दक्षता परीक्षण,

3.अधिभार परीक्षणःहाइड्रोलिक पंप या मोटर (उच्च गति) का अधिकतम विस्थापन, नाममात्र गति, 110% के नाममात्र दबाव या अधिकतम दबाव के तहत 1 मिनट से कम समय तक चल रहा है

4.ईबाह्यरिसाव परीक्षण: उपरोक्त परीक्षण में, सील भागों के रिसाव की जांच करें।

परीक्षण की सटीकता:

(1) दबावः सटीकता ± 0.1%, माप सीमा 0-35mpa

(2) प्रवाहः सटीकता ± 0.5%, माप सीमा 0-400l

(3) गतिः सटीकता ± 0.5%, माप सीमा 0-2000r / min

(4) तापमानः सटीकता ± 1 °C, माप सीमा - 20-100 °C
