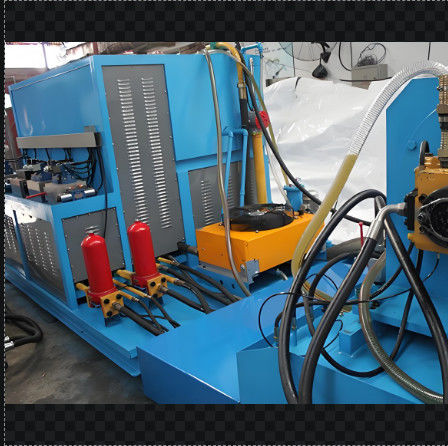

कम्प्यूटर के साथ 160 किलोवाट बिजली डिजिटल हाइड्रोलिक पंप परीक्षण मशीन

हाइड्रोलिक पंप/मोटर परीक्षण बेंच, पंपों या मोटर्स की मरम्मत के लिए

परीक्षण आइटम

1,Dस्थान परीक्षणःनो लोड दबाव परीक्षण, विस्थापन परीक्षण

2,परीक्षणवॉल्यूम दक्षता: नामित परिचालन स्थितियों में वॉल्यूम दक्षता,

3.ओलोड करनाt: हाइड्रोलिक पंप या मोटर का अधिकतम विस्थापन (उच्च गति), नाममात्र गति, नाममात्र दबाव या अधिकतम दबाव के तहत 1 मिनट या उससे कम समय तक चलना

4.ईबाह्यरिसाव परीक्षण: उपरोक्त परीक्षण में, सील भागों के रिसाव की जांच करें।

संरचनात्मक विशेषताएं:

1. पूरे परीक्षण बेंच को एक विद्युत मोटर द्वारा संचालित किया जाता है। इस परीक्षण बेंच को तीन भागों में वर्गीकृत किया जा सकता हैः विद्युत मोटर मंच, तेल टैंक मंच, और नियंत्रण कैबिनेट।संरचना में एक छोटा आकार है, हल्के वजन, एक कॉम्पैक्ट लेआउट, और स्थापना में आसानी, अन्य विशेषताओं के बीच।

2यह हाइड्रोलिक एकीकृत ब्लॉक के डिजाइन को अपनाता है, जिससे कम रिसाव, एक कॉम्पैक्ट संरचना सुनिश्चित होती है, और असेंबली और असेंबली की सुविधा होती है।

3आउटपुट तेल नलिकाओं को व्यवस्थित तरीके से व्यवस्थित किया जाता है, एक स्पष्ट लेआउट प्रस्तुत करता है और संचालन और स्थापना को सुविधाजनक बनाता है।

मुख्य पैरामीटरः

1आयाम और मुख्य पैरामीटर:
वजनः 3 टन

बाह्य आयामः
ड्राइविंग प्लेटफार्मः 1400 * 2100 * 1600 मिमी

मुख्य तेल टैंक और वाल्व नियंत्रण तालिकाः 2700 * 2050 * 2030 मिमी

ड्राइविंग पावरः 110 किलोवाट

सहायक मोटर: 22KW। निम्न दबाव तेल-आपूर्ति पंप एक पाली पंप है, 45V - 75A

सहायक मोटरः 22KW। उच्च दबाव तेल आपूर्ति पंप A2F23/31 है

अधिकतम प्रवाहः 500L + 500L

2परीक्षण बेंच का मुख्य विन्यास और पैरामीटर:

ड्राइविंग मोडः इलेक्ट्रिक मोटर द्वारा

गतिः 4-पोल मोटर, 0 - 3000r/min (यह 2300r/min से कम का उपयोग करने के लिए सिफारिश की है)

लोडिंग मोडः कंप्यूटर संस्करण; लोडिंग दबाव के लिए मैनुअल और स्वचालित दोनों मोड

तेल की आपूर्ति का तरीकाः स्व-शोषण और बल द्वारा

डिस्प्ले मोडः डिजिटल मीटर और कंप्यूटर डिस्प्ले

संचालन मोडः मैनुअल और स्वचालित संचालन

3कामकाजी माध्यमः ISOVG46 हाइड्रोलिक तेल

4तेल टैंक की मात्रा: डिजाइन 1250 L, वास्तविकता में 1200 L

5तेल की स्वच्छता की आवश्यकताः जीबी/टी14039 19/16 (एनएएस10 ग्रेड)

तेल की खुराक मोडः

कम दबाव तेल पंप तेल आपूर्तिः 70 L/min 0-3MPa

स्व-प्राइमिंग तेल की आपूर्ति

उच्च दबाव सहायक तेल पंपः 18L/मिनट 0-31.5Mpa

1# पायलट पंप सहायक तेलः 15L/मिनट 0-4Mpa

2# पायलट पंप सहायक तेलः 15L/मिनट 0-4Mpa

प्रदर्शन मोडः

1. मीटर और कंप्यूटर द्वारा;

• प्रवाह, तापमान और गति अंकों में प्रदर्शित की जाती है;
• दबाव मीटर द्वारा प्रदर्शित किया जाता है और कंप्यूटर दबाव सेंसर द्वारा भेजे गए संकेत को पढ़ता है;
• तेल का स्तर सीधे तरल स्तर गेज द्वारा प्रदर्शित किया जाता है
• फ़िल्टर अवरुद्ध लाल प्रकाश और बज़ द्वारा अलार्म किया जाता है

स्थापना निर्देशः

1. इस हाइड्रोलिक प्रणाली के आगमन पर, जांचें कि क्या सब कुछ आवश्यकताओं को पूरा करता है। निर्धारित करें कि क्या परीक्षण बेंच डिजाइन अनुरोध के अनुरूप है और क्या कोई क्षति है। अन्यथा,निर्माता से सीधे संपर्क करें.
2हाइड्रोलिक प्रणाली के प्रत्येक भाग की स्थापना करते समय,यह सुनिश्चित करें कि हाइड्रोलिक प्रणाली के किसी भी प्रदूषण से बचने के लिए इस उपकरण के लिए नलिकाओं को जोड़ने से पहले प्रत्येक बाहरी तेल बंदरगाह का कवर या लपेटना नहीं गिरता है.
3इस हाइड्रोलिक प्रणाली को स्थापना की स्थिति में ले जाने के बाद, सिस्टम के प्रदर्शन पर किसी भी प्रभाव को रोकने के लिए इसे दृढ़ता से तय करें।
4एक बार इस हाइड्रोलिक प्रणाली के प्रत्येक भाग को सही स्थिति में होने के बाद हाइड्रोलिक प्रणाली के लिए नलिकाओं को हाइड्रोलिक ऑपरेशन ड्राइंग के अनुसार कनेक्ट करें।
5. कनेक्शन प्रक्रिया के दौरान, किसी भी सील को छोड़ या क्षतिग्रस्त न करें।
6. स्थापना पूरा होने के बाद, कृपया बिजली कनेक्ट करें.
