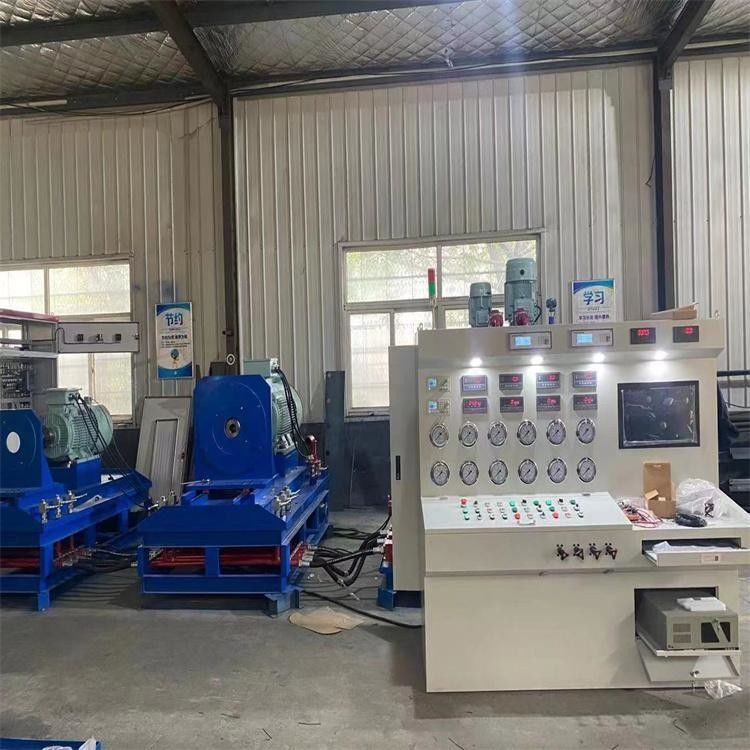

आसान संचालित औद्योगिक हाइड्रोलिक पंप परीक्षण उपकरण 31Mpa -42Mpa


हाइड्रोलिक पंप/मोटर परीक्षण बेंच

संक्षिप्त परिचय

हाइड्रोलिक व्यापक परीक्षण बेंच एक विशेष उपकरण है जिसका उपयोग रखरखाव उद्यमों में हाइड्रोलिक घटकों के परीक्षण और मूल्यांकन के लिए किया जाता है।यह प्रणाली देश और विदेश से उच्च गुणवत्ता वाले हाइड्रोलिक और इलेक्ट्रिकल घटकों और सामानों का चयन करती है।, और कॉम्पैक्ट संरचना, विश्वसनीय गुणवत्ता, उचित डिजाइन, आसान संचालन और रखरखाव की विशेषताएं हैं,

इस परीक्षण बेंच की हाइड्रोलिक प्रणाली एक बंद तेल टैंक संरचना को अपनाती है, जो इसे धूल भरे वातावरण में काम करने की अनुमति देती है।हाइड्रोलिक प्रणाली में अच्छी गर्मी फैलाव और तेल की स्वच्छता सुनिश्चित करने के लिए उपयोग के दौरान हाइड्रोलिक उपकरण पर धूल को नियमित रूप से साफ करने पर ध्यान दिया जाना चाहिए.

संरचनात्मक विशेषताएं

इस उपकरण में पूरे परीक्षण बेंच के लिए एक विद्युत मोटर का उपयोग किया जाता है और यह परीक्षण बेंच के लिए सहायक ईंधन आपूर्ति प्रणालियों के रूप में दो तेल पंप मोटर इकाइयों से सुसज्जित है।परीक्षण बेंच चार भागों में विभाजित है: ईंधन टैंक वाल्व समूह पावर पंप स्टेशन इकाई; पंप परीक्षण इकाई; मोटर परीक्षण इकाई; नियंत्रण इकाई।और आसान स्थापना.
यह एक एकीकृत तेल सर्किट ब्लॉक डिजाइन को अपनाता है, प्रणाली में कम रिसाव, कॉम्पैक्ट संरचना, आसान असेंबली और असेंबली की विशेषताएं हैं।
आउटपुट ऑयल सर्किट को साफ और स्पष्ट रूप से व्यवस्थित किया गया है, जिससे इसे संचालित करना और स्थापित करना आसान हो जाता है।


मुख्य मापदंडः

शक्तिः 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75
अधिकतम दबावः 35MP;
मुख्य प्रणाली प्रवाहः 550L+550L
हाइड्रोलिक पंप की गतिः 0-1500r/min
परीक्षण बेंच का कार्यात्मक विन्यास और मापदंडः
कार्यः हाइड्रोलिक व्यापक परीक्षण बेंच निम्नलिखित घटकों का परीक्षण कर सकती है:
मुख्य परीक्षणः एकल और डबल हाइड्रोलिक पंप; खुले और बंद हाइड्रोलिक पंप; अक्षीय उच्च गति हाइड्रोलिक मोटर, आदि।
ड्राइव मोडः इलेक्ट्रिक मोटर आउटपुट पावर 160kw; घूर्णन गति 0-1500r/min

परीक्षण किए गए आइटम
विस्थापन निरीक्षण परीक्षणः कोई भार दबाव नहीं, विस्थापन मापें।
वॉल्यूमेट्रिक दक्षता परीक्षणः नामित परिचालन स्थितियों में वॉल्यूमेट्रिक दक्षता को मापें।
अधिभार परीक्षणः अधिकतम विस्थापन, नाममात्र गति,और हाइड्रोलिक पंप का नाममात्र दबाव 110% या अधिकतम दबाव पर (परीक्षण घटक की शक्ति के आधार पर) 1 मिनट से कम समय तक चालू किया जाना चाहिए.
बाहरी रिसावः उपरोक्त परीक्षण में, सीलिंग भाग की रिसाव की स्थिति की जांच करें।
परीक्षण सटीकताः (1) दबावः सटीकता ± 0.1%, माप सीमा 0-35Mpa
(2) प्रवाह दरः सटीकता ± 0.5%, माप सीमा 5-400L/मिनट
(3) गतिः सटीकता ± 0.5%, माप सीमा 0-2200r/min
(4) तापमानः सटीकता ± 1 °C, माप सीमा -20-100 °C
