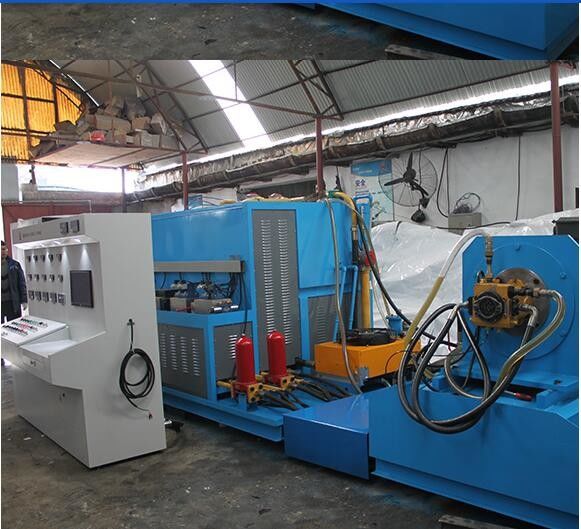

निर्माण मशीनों की मरम्मत के लिए विश्वसनीय हाइड्रोलिक पंप परीक्षण उपकरण



व्यापक कार्य हाइड्रोलिक पंप / मोटर परीक्षण बेंच

संक्षिप्त परिचय

हाइड्रोलिक व्यापक परीक्षण बेंच एक विशेष उपकरण है जिसका उपयोग रखरखाव उद्यमों में हाइड्रोलिक घटकों के परीक्षण और मूल्यांकन के लिए किया जाता है।यह प्रणाली देश और विदेश से उच्च गुणवत्ता वाले हाइड्रोलिक और इलेक्ट्रिकल घटकों और सामानों का चयन करती है।, और कॉम्पैक्ट संरचना, विश्वसनीय गुणवत्ता, उचित डिजाइन, आसान संचालन और रखरखाव की विशेषताएं हैं,

इस परीक्षण बेंच की हाइड्रोलिक प्रणाली एक बंद तेल टैंक संरचना को अपनाती है, जो इसे धूल भरे वातावरण में काम करने की अनुमति देती है।हाइड्रोलिक प्रणाली में अच्छी गर्मी फैलाव और तेल की स्वच्छता सुनिश्चित करने के लिए उपयोग के दौरान हाइड्रोलिक उपकरण पर धूल की नियमित सफाई पर ध्यान दिया जाना चाहिए।.




संरचनात्मक विशेषताएं
इस उपकरण में पूरे परीक्षण बेंच के लिए एक विद्युत मोटर का उपयोग किया जाता है और यह परीक्षण बेंच के लिए सहायक ईंधन आपूर्ति प्रणालियों के रूप में दो तेल पंप मोटर इकाइयों से सुसज्जित है।परीक्षण बेंच चार भागों में विभाजित है: ईंधन टैंक वाल्व समूह पावर पंप स्टेशन इकाई; पंप परीक्षण इकाई; मोटर परीक्षण इकाई; नियंत्रण इकाई।और आसान स्थापना.
यह एक एकीकृत तेल सर्किट ब्लॉक डिजाइन को अपनाता है, प्रणाली में कम रिसाव, कॉम्पैक्ट संरचना, आसान असेंबली और विधानसभा की विशेषताएं हैं।
आउटपुट ऑयल सर्किट को साफ और स्पष्ट रूप से व्यवस्थित किया गया है, जिससे इसे संचालित करना और स्थापित करना आसान हो जाता है।


मुख्य मापदंडः
शक्तिः 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75=187KW
अधिकतम दबावः 35MP;
मुख्य प्रणाली प्रवाहः 550L+550L
हाइड्रोलिक पंप की गतिः 0-1500r/min
परीक्षण बेंच का कार्यात्मक विन्यास और मापदंडः
कार्यः हाइड्रोलिक व्यापक परीक्षण बेंच निम्नलिखित घटकों का परीक्षण कर सकती है:
मुख्य परीक्षणः एकल और डबल हाइड्रोलिक पंप; खुले और बंद हाइड्रोलिक पंप; अक्षीय उच्च गति हाइड्रोलिक मोटर, आदि।
ड्राइव मोडः इलेक्ट्रिक मोटर आउटपुट पावर 160kw; रोटेशनल स्पीड 0-1500r/min
लोड करने की विधिः
1) पंप लोडः आनुपातिक राहत वाल्व दोहरी दूरस्थ लोड दबाव अधिकतम 35Mpa
2) मोटर लोडिंगः लोडिंग मोटर (इस समय पंप संचालन की स्थिति के रूप में उपयोग किया जाता है) परीक्षण मोटर को लोड करता है (टोरशन शाफ्ट पर टोक़, गति, आदि को मापता है) ।
तेल आपूर्ति विधिः कम दबाव तेल पंप तेल आपूर्तिः 350 L/min 0-3MPa और स्व-प्रिमिंग तेल आपूर्ति दोनों उपलब्ध हैं;
पायलट सहायक तेलः 15L/मिनट 0-4Mpa
प्रदर्शन मोडः

उपकरण और कंप्यूटर एक साथ प्रदर्शित कर सकते हैंः
1. प्रवाह दर, तापमान, गति और टोक़ का डिजिटल प्रदर्शन;
2. दबाव एक यांत्रिक दबाव गेज द्वारा प्रदर्शित किया जाता है (कंप्यूटर दबाव सेंसर संकेत पढ़ता है);
तरल स्तर सीधे स्तर गेज द्वारा प्रदर्शित किया जाता है;
3. लाल प्रकाश अलार्म से ट्रिगर फिल्टर अवरुद्ध;
4कंप्यूटर एलसीडी पर प्रदर्शित सभी डेटा, डेटा तालिकाओं और वक्र ग्राफ सहित।
तेल शुद्धिकरण:ईंधन टैंक से आने वाले और बाहर जाने वाले तेल को फ़िल्टर करें।
रिसाइक्लिंग प्लेटफॉर्म पर तेल टैंक में तेल को पुनः प्राप्त करने के लिए एक अतिरिक्त तेल फिल्टर प्रदान किया जाता है।
कार्य माध्यमः ISOVG32 # हाइड्रोलिक तेल
ईंधन टैंक क्षमताः 1500L, वास्तविक रिफिलिंग 1300L
बहुउद्देश्यीय फ्लैंग्स और संबंधित जोड़ों के चार सेट पंप द्वारा जुड़े हुए हैं, और एक अर्ध-तैयार कनेक्टिंग शाफ्ट का उपयोग कनेक्टिंग शाफ्ट आस्तीन को संसाधित करने के लिए किया जाता है।


परीक्षण किए गए आइटम
विस्थापन निरीक्षण परीक्षणः कोई भार दबाव नहीं, विस्थापन मापें।
वॉल्यूमेट्रिक दक्षता परीक्षणः नामित परिचालन स्थितियों में वॉल्यूमेट्रिक दक्षता को मापें।
अधिभार परीक्षणः अधिकतम विस्थापन, नाममात्र गति,और हाइड्रोलिक पंप का नाममात्र दबाव 110% या अधिकतम दबाव (परीक्षण घटक की शक्ति के आधार पर) पर 1 मिनट से कम समय तक संचालित किया जाना चाहिए.
बाहरी रिसावः उपरोक्त परीक्षण में, सीलिंग भाग की रिसाव की स्थिति की जांच करें।
परीक्षण सटीकताः (1) दबावः सटीकता ± 0.1%, माप सीमा 0-35Mpa
(2) प्रवाह दरः सटीकता ± 0.5%, माप सीमा 5-400L/मिनट
(3) गतिः सटीकता ± 0.5%, माप सीमा 0-2200r/min
(4) तापमानः सटीकता ± 1 °C, माप सीमा -20-100 °C



परीक्षण विधि
हाइड्रोलिक पंप परीक्षण: मुख्य ड्राइविंग मोटर परीक्षण पंप फिल्टर को हाइड्रोलिक तेल टैंक से माध्यम निकालने के लिए कामकाजी कार्रवाई को पूरा करने के लिए चलाता है।परीक्षण पंप के कामकाजी तेल पोर्ट पर आनुपातिक राहत वाल्व के माध्यम से दबाव भार बढ़ाया या घटाया जाता है. (बंद सर्किट पंप सहायक तेल आपूर्ति पंप चालू करने के लिए आवश्यक है)
अक्षीय उच्च गति हाइड्रोलिक मोटर परीक्षणः उसी पंप के साथ पंप की स्थिति परीक्षण करें (सहायक तेल आपूर्ति पंप चालू किया जाना चाहिए)
संतुलन वाल्व के कार्य के साथ उच्च गति हाइड्रोलिक मोटरः परीक्षण मोटर लोडिंग मोटर द्वारा शाफ्ट अंत लोडिंग परीक्षण के अधीन है (इस समय पंप संचालन की स्थिति के रूप में उपयोग किया जाता है) ।


अन्य आंकड़े
प्रणाली का अधिकतम प्रवाह दर ≤ 550L/मिनट * दो चैनल है
निम्न दबाव सहायक प्रणाली का अधिकतम प्रवाह दर ≤ 350L/मिनट है और अधिकतम दबाव

निम्न दबाव सहायक प्रणाली 0.6-3Mpa है।

पायलट प्रणाली का अधिकतम प्रवाह दर ≤ 15L/मिनट है और पायलट सहायक प्रणाली का अधिकतम दबाव 0-4Mpa है।

उपकरण संचालन वातावरण तापमान सीमाः -10-60 °C

उपकरण की शक्ति आवश्यकताः AC380V 400A

सेंसर और नियंत्रण बिजली की आपूर्तिः DC24V

कंप्यूटर स्वचालित रूप से प्रयोगात्मक रिपोर्ट, वक्र ग्राफ, डेटा संग्रह और प्रिंट आउटपुट उत्पन्न करता है।

प्रदर्शन मोडः गति, प्रवाह दर, तापमान और टोक़ का डिजिटल प्रदर्शन।

किस घटक का परीक्षण किया गया: मुख्य रूप से खुले हाइड्रोलिक पंप, डबल ओपन पंप, बंद पंप, हाई-स्पीड हाइड्रोलिक मोटर आदि का परीक्षण किया गया।

घड़ी की दिशा में घूर्णन, घड़ी के विपरीत घूर्णन; परीक्षण किया जा सकता है

लीक हुए तेल की वसूली के लिए एक तेल फिल्टर ट्रक स्थापित किया।

मुख्य विन्यास
1 इलेक्ट्रिक मोटर 160kw 1 सेट
2 रेडिएटर 450L/मिन 2 इकाइयां
3 सहायक मोटर्स 22kw 1 सेट
4 इलेक्ट्रिक मोटर्स 2.2kw 1 सेट
5 वितरण कैबिनेट 187kw 1 सेट
6 तेल फिल्टर ट्रक 0.75kw (LUC/40) 1 सेट
7 ओवरफ्लो वाल्व, 5 मुख्य ओवरफ्लो वाल्व, 5 रिमोट ओवरफ्लो वाल्व, कुल 10 वाल्व
8 टुकड़े का एक तरफ़ा वाल्व प्लेट और 8 टुकड़े का ट्यूबलर वाल्व
9 दिशात्मक वाल्व, 2 टुकड़े
10 तेल वापसी फिल्टर, 2 टुकड़े
11 तेल चूषण फिल्टर 2 टुकड़े
12 वायु फिल्टर 1 टुकड़ा
13 तरल स्तर प्रदर्शन मीटर YWZ/400T 1 टुकड़ा
14 एकीकृत ब्लॉक Shandong Huayi हाइड्रोलिक 4 टुकड़े
15 ईंधन टैंक और सहायक पाइपलाइन, Shandong Huayi हाइड्रोलिक 1 सेट
16 प्रवाह सेंसर, 50, 25, कुल 3 सेट
17 डिजिटल डिस्प्ले उपकरण, 6 टुकड़े
एक 160KW 18 आवृत्ति कनवर्टर
19 हाइड्रोलिक पंप 45V75A C310, कुल 2 इकाइयां
20 उच्च गति लोडिंग मोटर A2FM250 1 सेट
21 तेल चूषण वाल्व, 2 टुकड़े
22 हाइड्रोलिक नलिकाओं का एक सेट
एक 23 टॉर्कमीटर
24 तापमान सेंसर PT100 1
25 स्पीड सेंसर NJK 1
26 दबाव सेंसर, 3 टुकड़े
27सीमेंस पीएलसी 1 इकाई
28 मैकेनिकल प्रेशर गेज, 6 टुकड़े
29 संपर्कक, रिले, वायु स्विच, ट्रांसफार्मर, स्विच बिजली आपूर्ति आदि सहित विद्युत घटक
30 सीमेंस मॉड्यूल (4 एनालॉग इनपुट) 3 इकाइयां
31 औद्योगिक कंप्यूटर 1 इकाई
32 करंट ट्रांसफार्मर, प्रत्येक में 1 वोल्टमीटर
33 HP प्रिंटर 1 इकाई
34 प्रकाश व्यवस्था, 4 रोशनी
35 मॉनिटर 1 इकाई
