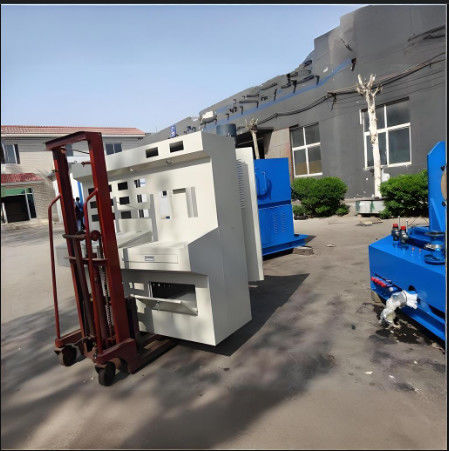

मरम्मत कार्य के लिए उच्च प्रदर्शन औद्योगिक हाइड्रोलिक पंप परीक्षक

 हाइड्रोलिक पंप/मोटर परीक्षक

इलेक्ट्रिक ड्राइविंग मोटर: 75kw--160kw

दबावः 31.5Mpa-- 42Mpa

गतिः 0-1500r/min

सिमेंस पीएलसी

एचपी प्रिंटर

वायु शीतलन रेडिएटर

विभिन्न डेटा का डिजिटल प्रदर्शन


संक्षिप्त परिचय

हाइड्रोलिक व्यापक परीक्षण बेंच एक विशेष उपकरण है जिसका उपयोग रखरखाव उद्यमों में हाइड्रोलिक घटकों के परीक्षण और मूल्यांकन के लिए किया जाता है।यह प्रणाली देश और विदेश से उच्च गुणवत्ता वाले हाइड्रोलिक और इलेक्ट्रिकल घटकों और सामानों का चयन करती है।, और कॉम्पैक्ट संरचना, विश्वसनीय गुणवत्ता, उचित डिजाइन, आसान संचालन और रखरखाव की विशेषताएं हैं,

इस परीक्षण बेंच की हाइड्रोलिक प्रणाली एक बंद तेल टैंक संरचना को अपनाती है, जो इसे धूल भरे वातावरण में काम करने की अनुमति देती है।हाइड्रोलिक प्रणाली में अच्छी गर्मी फैलाव और तेल की स्वच्छता सुनिश्चित करने के लिए उपयोग के दौरान हाइड्रोलिक उपकरण पर धूल को नियमित रूप से साफ करने पर ध्यान दिया जाना चाहिए.




संरचनात्मक विशेषताएं
इस उपकरण में पूरे परीक्षण बेंच के लिए एक विद्युत मोटर का उपयोग किया जाता है और यह परीक्षण बेंच के लिए सहायक ईंधन आपूर्ति प्रणालियों के रूप में दो तेल पंप मोटर इकाइयों से सुसज्जित है।परीक्षण बेंच चार भागों में विभाजित है: ईंधन टैंक वाल्व समूह पावर पंप स्टेशन इकाई; पंप परीक्षण इकाई; मोटर परीक्षण इकाई; नियंत्रण इकाई।और आसान स्थापना.
यह एक एकीकृत तेल सर्किट ब्लॉक डिजाइन को अपनाता है, प्रणाली में कम रिसाव, कॉम्पैक्ट संरचना, आसान असेंबली और विधानसभा की विशेषताएं हैं।
आउटपुट ऑयल सर्किट को साफ और स्पष्ट रूप से व्यवस्थित किया गया है, जिससे इसे संचालित करना और स्थापित करना आसान हो जाता है।


मुख्य मापदंडः
शक्तिः 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75=187KW
अधिकतम दबावः 35MP;
मुख्य प्रणाली प्रवाहः 550L+550L
हाइड्रोलिक पंप की गतिः 0-1500r/min
परीक्षण बेंच का कार्यात्मक विन्यास और मापदंडः
कार्यः हाइड्रोलिक व्यापक परीक्षण बेंच निम्नलिखित घटकों का परीक्षण कर सकती है:
मुख्य परीक्षणः एकल और डबल हाइड्रोलिक पंप; खुले और बंद हाइड्रोलिक पंप; अक्षीय उच्च गति हाइड्रोलिक मोटर, आदि।
ड्राइव मोडः इलेक्ट्रिक मोटर आउटपुट पावर 160kw; घूर्णन गति 0-1500r/min
लोड करने की विधिः
1) पंप लोडः आनुपातिक राहत वाल्व दोहरी दूरस्थ लोड दबाव अधिकतम 35Mpa
2) मोटर लोडिंगः लोडिंग मोटर (इस समय पंप संचालन की स्थिति के रूप में उपयोग किया जाता है) परीक्षण मोटर को लोड करता है (टोरशन शाफ्ट पर टोक़, गति, आदि को मापता है) ।
तेल आपूर्ति विधिः कम दबाव तेल पंप तेल आपूर्तिः 350 L/min 0-3MPa और स्व-प्रिमिंग तेल आपूर्ति दोनों उपलब्ध हैं;
पायलट सहायक तेलः 15L/मिनट 0-4Mpa
प्रदर्शन मोडः

उपकरण और कंप्यूटर एक साथ प्रदर्शित कर सकते हैंः
1. प्रवाह दर, तापमान, गति और टोक़ का डिजिटल प्रदर्शन;
2. दबाव एक यांत्रिक दबाव गेज द्वारा प्रदर्शित किया जाता है (कंप्यूटर दबाव सेंसर संकेत पढ़ता है);
तरल स्तर सीधे स्तर गेज द्वारा प्रदर्शित किया जाता है;
3. लाल प्रकाश अलार्म से ट्रिगर फिल्टर अवरुद्ध;
4कंप्यूटर एलसीडी पर प्रदर्शित सभी डेटा, डेटा तालिकाओं और वक्र ग्राफ सहित।
तेल शुद्धिकरण:ईंधन टैंक से आने वाले और बाहर जाने वाले तेल को फ़िल्टर करें।
रिसाइक्लिंग प्लेटफॉर्म पर तेल टैंक में तेल को पुनः प्राप्त करने के लिए एक अतिरिक्त तेल फिल्टर प्रदान किया जाता है।
कार्य माध्यमः ISOVG32 # हाइड्रोलिक तेल
ईंधन टैंक क्षमताः 1500L, वास्तविक रिफिलिंग 1300L
बहुउद्देश्यीय फ्लैंग्स और संबंधित जोड़ों के चार सेट पंप द्वारा जुड़े हुए हैं, और एक अर्ध-तैयार कनेक्टिंग शाफ्ट का उपयोग कनेक्टिंग शाफ्ट आस्तीन को संसाधित करने के लिए किया जाता है।


परीक्षण किए गए आइटम
विस्थापन निरीक्षण परीक्षणः कोई भार दबाव नहीं, विस्थापन मापें।
वॉल्यूमेट्रिक दक्षता परीक्षणः नामित परिचालन स्थितियों में वॉल्यूमेट्रिक दक्षता को मापें।
अधिभार परीक्षणः अधिकतम विस्थापन, नाममात्र गति,और हाइड्रोलिक पंप का नाममात्र दबाव 110% या अधिकतम दबाव पर (परीक्षण घटक की शक्ति के आधार पर) 1 मिनट से कम समय तक चालू किया जाना चाहिए.
बाहरी रिसावः उपरोक्त परीक्षण में, सीलिंग भाग की रिसाव की स्थिति की जांच करें।
परीक्षण सटीकताः (1) दबावः सटीकता ± 0.1%, माप सीमा 0-35Mpa
(2) प्रवाह दरः सटीकता ± 0.5%, माप सीमा 5-400L/मिनट
(3) गतिः सटीकता ± 0.5%, माप सीमा 0-2200r/min
(4) तापमानः सटीकता ± 1 °C, माप सीमा -20-100 °C
